光学计量仪器 >> CNC影像测量仪
高精度JTVMS二次元影像测量仪

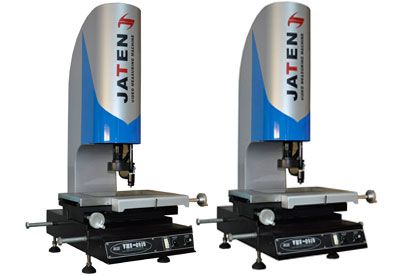

高精度JTVMS二次元影像测量仪图片
型号: JTVMS系列
品牌: 嘉腾
产地: 东莞
索取资料及报价
型号:JTVMS系列
品牌:嘉腾
产地:东莞
仪器产地:国产CNC影像测量仪
仪器结构:其他结构CNC影像测量仪
产品介绍

应用领域:
@ 机械加工及生产
@ 电子产品生产
@ 精密仪表制造
@ 塑胶加工生产
@ 数码产品生产
@ 军工,航空等一切精密检测


二次元影像测量仪行业应用:

     二次元影像测量仪又称二次元检测仪适用于以二次元测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
二次元影像测量仪特点:
      二次元影像测量仪具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;二次元仪器备有RS-232接口,与电脑连接后,二次元采用QuickMeasuring测量软件测绘图形进行处理及输出。

二次元影像测量仪参数:

二次元-型号 JTVMS-1510(T) JTVMS-2010(T) JTVMS-2515(T) JTVMS-3020(T) JTVMS-4030(T) JTVMS-5030(T)
金属台面尺寸(mm)354×228404×228450×280510×290606×466706×466
玻璃台面尺寸(mm)210×160260×160306×196360×260450×350550×350
运动行程(mm)150×100200×100250×150300×200400×300500×300
外形尺寸(mm)600×530×950600×550×920690×550×1020780×670×1060945×646×1096960×750×1100
Z轴升降行程200mm
工作距离92mm
X、Y、Z数显解析度0.0005mm
X、Y坐标示值误差≤(3+L/200)μm
二次元影像系统二次元摄像机:彩色1/3" CCD
二次元变焦物镜倍率:0.7~4.5X
二次元视频总倍率:30X~230X
二次元物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调节
 二次元电源AC180~260V 50Hz
 二次元测量功能二次元标配自动测量软件,可自动寻边、去毛刺,可测贴、线、圆、圆心距、摆正等
放置台负载/尺寸1、JTVMS-1510/2010/2515/3020放置台:负载≧300Kg,尺寸(长宽高):1120×730×780mm;
2、JTVMS-4030/5030二次元放置台:负载≧450Kg,尺寸(长宽高):1250×900×780mm
